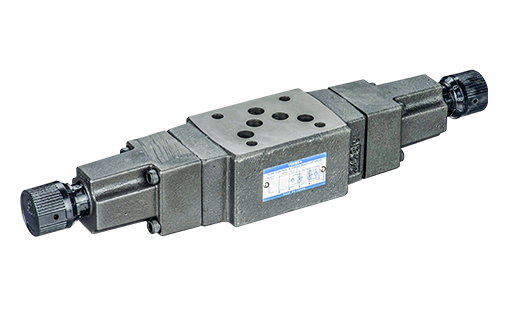

La función de una válvula de control de flujo es regular la velocidad de flujo en una parte específica de un circuito hidráulico. En los sistemas hidráulicos, se utilizan para controlar el caudal hacia motores y cilindros, lo que permite regular la velocidad de funcionamiento de estos componentes.
| Número de modelo | Max. Metred Flow L/min (U.S.GPM) | Máx. Presión de funcionamiento | Tamaño |
|---|---|---|---|
| MFP-01-10 | 35 (9.25) | 16 (2320) MPa (PSI) | 1/8 |
| MFA-01-*-10 | |||
| MFB-01-*-10 | |||
| MFW-01-*-10 | |||
| MFP-03-11 | 50 (13.2) | 16 (2320) MPa (PSI) | 3/8 |
| MFA-03-*-11 | |||
| MFB-03-*-11 | |||
| MBW-03-*-11 |

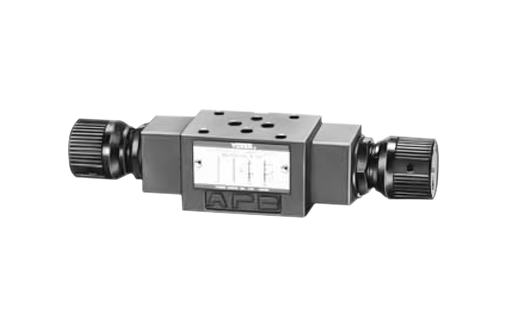

Dado que la viscosidad del aceite hidráulico varía con la temperatura —al igual que las tolerancias entre las partes móviles de una válvula, el caudal suministrado por una válvula de control de flujo puede desviarse cuando hay cambios de temperatura. Para contrarrestar este efecto, las válvulas con compensación de temperatura ajustan automáticamente la abertura del orificio de control, corrigiendo así las variaciones en el caudal provocadas por los cambios de viscosidad del fluido.
| Número de modelo | Max. Metred Flow L/min (U.S.GPM) | Máx. Presión de funcionamiento | Tamaño |
|---|---|---|---|
| MSTA-01-X-10 | 35 (9.25) | 31.5 (4570) MPa (PSI) | 1/8 |
| MSTB-01-X-10 | |||
| MSTW-01-X-10 | |||
| MSTA-03-X-20 | 70 (18.5) | 25 (3630) MPa (PSI) | 3/8 |
| MSTB-03-X-20 | |||
| MSTW-03-X-20 |

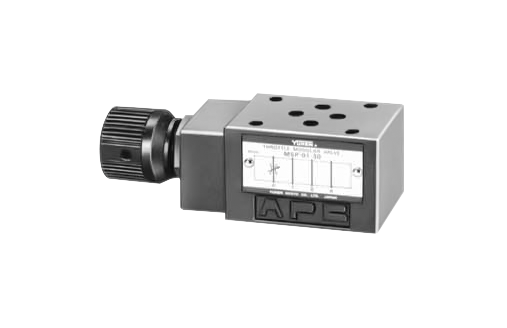

Las válvulas de estrangulación permiten regular el caudal de fluido en una sección específica del circuito hidráulico mediante un ajuste manual. Son ideales para controlar la velocidad de cilindros y motores hidráulicos. Estas válvulas no dependen de la presión del sistema para funcionar, lo que las hace muy versátiles en aplicaciones de control de flujo.
| Número de modelo | Max. Flow L/min (U.S.GPM) | Máx. Presión de funcionamiento | Tamaño |
|---|---|---|---|
| MSP-01-50 | 60 (15.9) | 31.5 (4570) MPa (PSI) | 1/8 |
| MSP-03-30 | 70 (18.5) | 25 (3630) MPa (PSI) | 3/8 |

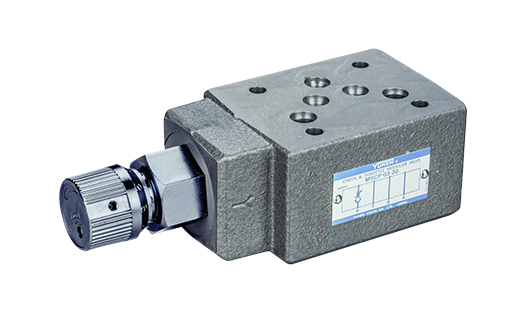

Las válvulas de retención (check valves) detienen el flujo de fluido en una dirección y permiten el paso libre en la dirección opuesta. También se conocen como válvulas de no retorno.
| Número de modelo | Max. Flow L/min (U.S.GPM) | Máx. Presión de funcionamiento | Tamaño |
|---|---|---|---|
| MSCP-01-30 | 35 (9.25) | 31.5 (4570) MPa (PSI) | 1/8 |
| MSCP-03-20 | 70 (18.5) | 25 (3630) MPa (PSI) | 3/8 |

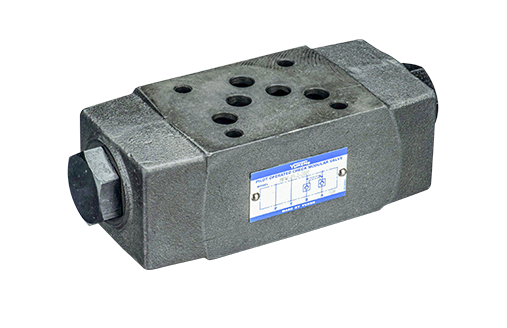

Las válvulas de retención evitan el flujo de fluido en una dirección y permiten el paso libre en la dirección contraria. También se les conoce como válvulas antirretorno.
| Número de modelo | Max. Flow L/min (U.S.GPM) | Máx. Presión de funcionamiento | Tamaño |
|---|---|---|---|
| MSA-01-**-50 | 60 (15.9) | 31.5 (4570) MPa (PSI) | 1/8 |
| MSB-01-**-50 | |||
| MSW-01-**-50 | |||
| MSA-03-*-40 | 120 (31.7) | 25 (3630) MPa (PSI) | 3/8 |
| MSB-03-*-40 | |||
| MSW-03-*-40 | |||
| MSA-06-*-30/3090 | 500 (132) | 25 (3630) MPa (PSI) | 3/4 |
| MSB-06-*-30/3090 | |||
| MSW-06-*-30/3090 |
